غدة الكابل, نحاس كبل الغدة

تفاصيل تقنية
متطلبات السلامة EN 60079-0: 2009 / EN 60079-1: 2007 / EN 60079-
/ EN 60079-11: 2010 / EN 60079-31: 2009 / EN 61241-0
/ EN 61241-1
معدات تمييز مضاد للإشتعال Ex-d وسلامة متزايدة Ex-e EX I M2 / Ex
II 2GD EX d I Mb / Ex e I Mb / EX d IIC Gb / Ex e IIC Gb /
Ex tb IIIC Db
مناسبة للاستخدام في المعدات ZONE1 ، و ZONE2 ، و ZONE21 ، و ZONE22 ، والغاز
مجموعات IIA و IIB و IIC
للغاز والأتربة حليف للأجواء المتفجرة
درجة Protec على IP66-IP68 (EN 60529)
تمييز EX .. CE0722 II 2GD Exd IIC GB / Exe IIC Gb Ta-
30ºC + 120ºC Ex tb IIIC Db IP66 / 68 IMQ 11 ATEX 037
درجات الحرارة -60 درجة مئوية / + 180 درجة مئوية مع خاتم ختم SILICONE
مادة نحاس
الفولاذ المقاوم للصدأ 304

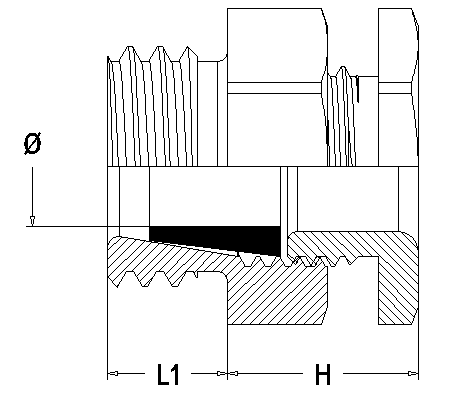

Item No .رقم الصنف	Thread Length طول الفقرة L1	Inner sealing الختم الداخلي Φ	+Nut Max platethick+ البندق ماكس platethick	Joint Length طول المفصل H	Spanner مفتاح البراغي SW A/F	Std.Pkg. pcs
طول الخيط M
EXS-M16×1.5-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-M16×1.5-11	16	8-11.5	≦10.5	33	24
EXS-M20×1.5-8	16	4-8.5	≦10.5	33	24
EXS-M20×1.5-11	16	8-11.5	≦10.5	33	24
EXS-M20×1.5-14	16	7-14	≦10.5	33	30	25PCS
EXS-M25×1.5-20	16	13-20	≦10.5	33	36
EXS-M32×1.5-26	16	19-26	≦10.5	37	44
EXS-M40×1.5-32	16	25-32	≦10.5	37	54	1PCS
EXS-M50×1.5-38	16	28-38	≦10.5	.37	64
EXS-M50×1.5-44	16	36-44	≦10.5	37	64
EXS-M63×1.5-50	19	42-50	≦13.5	37	81
EXS-M63×1.5-56	19	50-56	≦13.5	37	81
EXS-M75×1.5-62	19	54-62	≦13.5	37	96
EXS-M75×1.5-68	19	60-68	≦13.5	37	96
EXS-M80×2.0-72	19	62-72	≦13.5	110	110
EXS-M85×2.0-80	19	70-80	≦13.5	110	110
EXS-M90×2.0-84	19	74-84	≦13.5	110	110
EXS-M100×2.0-90	19	80-90	≦13.5	110	110
ألمانيا موضوع PG
EXS-PG9-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-PG9-11	16	8-11.5	≦10.5	33	24
EXS-PG13.5-8	16	4-8.5	≦10.5	33	24
EXS-PG13.5-11	16	8-11.5	≦10.5	33	24
EXS-PG13.5-14	16	7-14	≦10.5	33	30	25PCS
EXS-PG21-20	16	13-20	≦10.5	33	36
EXS-PG29-26	16	19-26	≦10.5	37	44
EXS-PG36-32	16	25-32	≦10.5	37	54	1PCS
EXS-PG42-38	16	28-38	≦10.5	.37	64
EXS-PG42-44	16	36-44	≦10.5	37	64
EXS-PG48-50	19	42-50	≦13.5	37	81
EXS-PG48-56	19	50-56	≦13.5	37	81
أمريكا موضوع معاهدة عدم الانتشار NPT
EXS-NPT1/2-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-NPT1/2-11	16	8-11.5	≦10.5	33	24
EXS-NPT1/2-8	16	4-8.5	≦10.5	33	24
EXS-NPT1/2-11	16	8-11.5	≦10.5	33	24
EXS-NPT1/2-14	16	7-14	≦10.5	33	30	25PCS
EXS-NPT3/4-20	16	13-20	≦10.5	33	36
EXS-NPT1-26	16	19-26	≦10.5	37	44
EXS-NPT1-1/4-32	16	25-32	≦10.5	37	54
EXS-NPT1-1/2-38	16	28-38	≦10.5	.37	64	1PCS
EXS-NPT1-1/2-44	16	36-44	≦10.5	37	64
EXS-NPT2-50	19	42-50	≦13.5	37	81
EXS-NPT2-56	19	50-56	≦13.5	37	81
EXS-NPT2-1/2-62	19	54-62	≦13.5	37	96
EXS-NPT2-1/2-68	19	60-68	≦13.5	37	96
EXS-NPT3-84	19	74-84	≦13.5	110	110
EXS-NPT3-1/2-90	19	80-90	≦13.5	110	110
الخيط الانجليزي G
EXS-G1/2-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-G1/2-11	16	8-11.5	≦10.5	33	24
EXS-G1/2-8	16	4-8.5	≦10.5	33	24
EXS-G1/2-11	16	8-11.5	≦10.5	33	24
EXS-G1/2-14	16	7-14	≦10.5	33	30	25PCS
EXS-G3/4-20	16	13-20	≦10.5	33	36
EXS-G1-26	16	19-26	≦10.5	37	44
EXS-G1-1/4-32	16	25-32	≦10.5	37	54	1PCS
EXS-G1-1/2-38	16	28-38	≦10.5	.37	64
EXS-G1-1/2-44	16	36-44	≦10.5	37	64
EXS-G2-50	19	42-50	≦13.5	37	81
EXS-G2-56	19	50-56	≦13.5	37	81
EXS-G2-1/2-62	19	54-62	≦13.5	37	96
EXS-G2-1/2-68	19	60-68	≦13.5	37	96
EXS-G3-84	19	74-84	≦13.5	110	110
EXS-G3-1/2-90	19	80-90	≦13.5	110	110
